2026年10月15日，瑞典测量技术公司海克斯康（Hexagon）推出了一款完全无线的光学跟踪 3D 扫描仪——HYPERSCANSR，专为生产环境、供应商设施和现场服务场所的工业检测而设计。

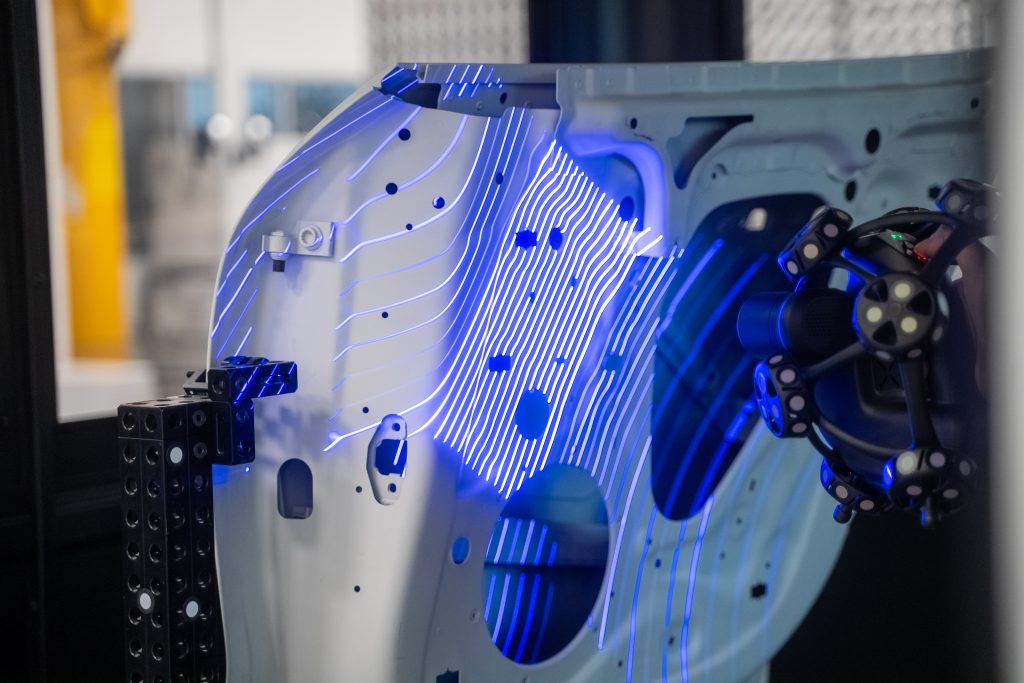

△HYPERSCAN SR 扫描仪。图片来自 Hexagon。
HYPERSCAN SR系统于2026年10月12日发布，结合了WiFi 6连接、可更换电池和动态光学跟踪技术，旨在减少尺寸检测所需的准备工作。海克斯康表示，这款扫描仪可由检测团队和现场服务工程师操作，无需依赖专业的计量专家。HYPERSCAN SR 适用于中小型零部件，包括焊接机架、铸造外壳、工装夹具和车辆内饰。扫描仪的设计理念是让用户无需将零部件转移到专用测量室，即可在零部件所在位置进行测量。
用于现场检测的无线光学跟踪
HYPERSCAN SR采用动态光学跟踪技术，在扫描仪和被测部件之间保持共同的坐标系。这使得系统能够补偿扫描过程中产生的运动和振动，从而避免在受控环境之外进行尺寸检测时可能遇到的困难。手持式扫描仪及独立的光学跟踪单元均采用无线连接和电池供电，无需外部无线配件或设备间连接线缆。据海克斯康公司称，可更换电池可提供长达两小时的续航时间。这款扫描仪不含电池重1.3公斤，防护等级为IP50。它支持高达每秒400万点的扫描速度，并具有多种模式，可用于采集表面、精细特征、边缘和孔洞。HYPERSCAN SR 采用蓝光激光扫描技术，分辨率可达 0.03 毫米。最大跟踪距离为 4.2 米，跟踪体积为 25.9 立方米，推荐的组件尺寸范围为 0.1 至 6 米。
Hexagon公司宣称，在3.2米以内的跟踪距离下，体积精度为0.06毫米；在最大跟踪距离4.2米时，精度提高至0.1毫米。系统在获得ISO 17025认证的实验室进行校准，测量精度已根据VDI/VDE 2634第3部分进行验证。Hexagon 手持式 3D 扫描仪产品总监 Darren Goh 表示：“动态跟踪功能使 HYPERSCAN SR 的部署速度很快，而且操作简单，日常操作员也能轻松上手使用。由于这是一个完全无线系统，支持 WiFi 6，并且设备本身就带有电池供电，因此团队可以带到大型有线设备无法到达的受限区域和电力供应有限的区域。”
集成检测软件和自动化功能
HYPERSCAN SR 包含Hexagon 的 HH Scan 软件，支持扫描数据管理、对齐、尺寸测量和检测报告。操作人员可以使用 3D 彩色图将采集的几何图形与标称 CAD 模型进行比较，而无需为这些基本检测功能单独购买软件许可证。系统还支持以 STL、OBJ、PLY 等格式导出数据。与 Geomagic Control X 和 PolyWorks 的兼容性可实现更丰富的检测工作流程，而 GeomagicDesign X 则支持逆向工程，并可从扫描几何体创建可编辑的 CAD 模型。Hexagon 的高级 Geomagic 软件包需单独授权。
可选的 HYPERPROBE 接触式测量附件可将系统的功能扩展到光学检测难以触及的特征。HYPERSCAN SR 还支持 Galaxy LEAP 参考，使用通用目标将来自多个跟踪位置的测量结果对齐到同一坐标系中。除了手持式检测外，扫描仪还可以使用海克斯康的标准化集成套件集成到机器人测量系统中。这些功能还可以支持增材制造工作流程，包括将3D打印组件的尺寸与原始CAD模型进行比对验证。
扩展 HYPERSCAN 系列
HYPERSCAN SR 与现有的HYPERSCANUltra 和 HYPERSCAN Super系统一起，成为Hexagon 光学跟踪扫描仪系列中最便携的型号。SR 每秒可采集高达 400 万个点，而 Ultra 和 Super 的采集速率则高达每秒 830 万个点。它们的最大跟踪体积分别为 50 立方米和 100 立方米，因此适用于更大的部件和更广泛的检测作业。这三款系统均采用动态跟踪技术、通用软件工作流程，并支持机器人集成。SR 主要面向便携式检测，而 Ultra 和 Super 则面向更广泛的生产和自动化测量应用。Hexagon表示，HYPERSCAN SR可通过该公司及其经销商网络在全球范围内购买。
让工业3D扫描更易于使用
海克斯康此前于2025年10月推出了ATLASCAN Pro ，进一步拓展了手持式扫描产品线。这款扫描仪专为中小型制造商、研发团队和教育机构设计，强调便携性、简易操作以及与逆向工程软件的兼容性。HYPERSCAN SR在此基础上，进一步提升了易用性，并配备了全无线光学跟踪系统，使用户能够在运动和振动可能影响测量的环境中检测零部件。

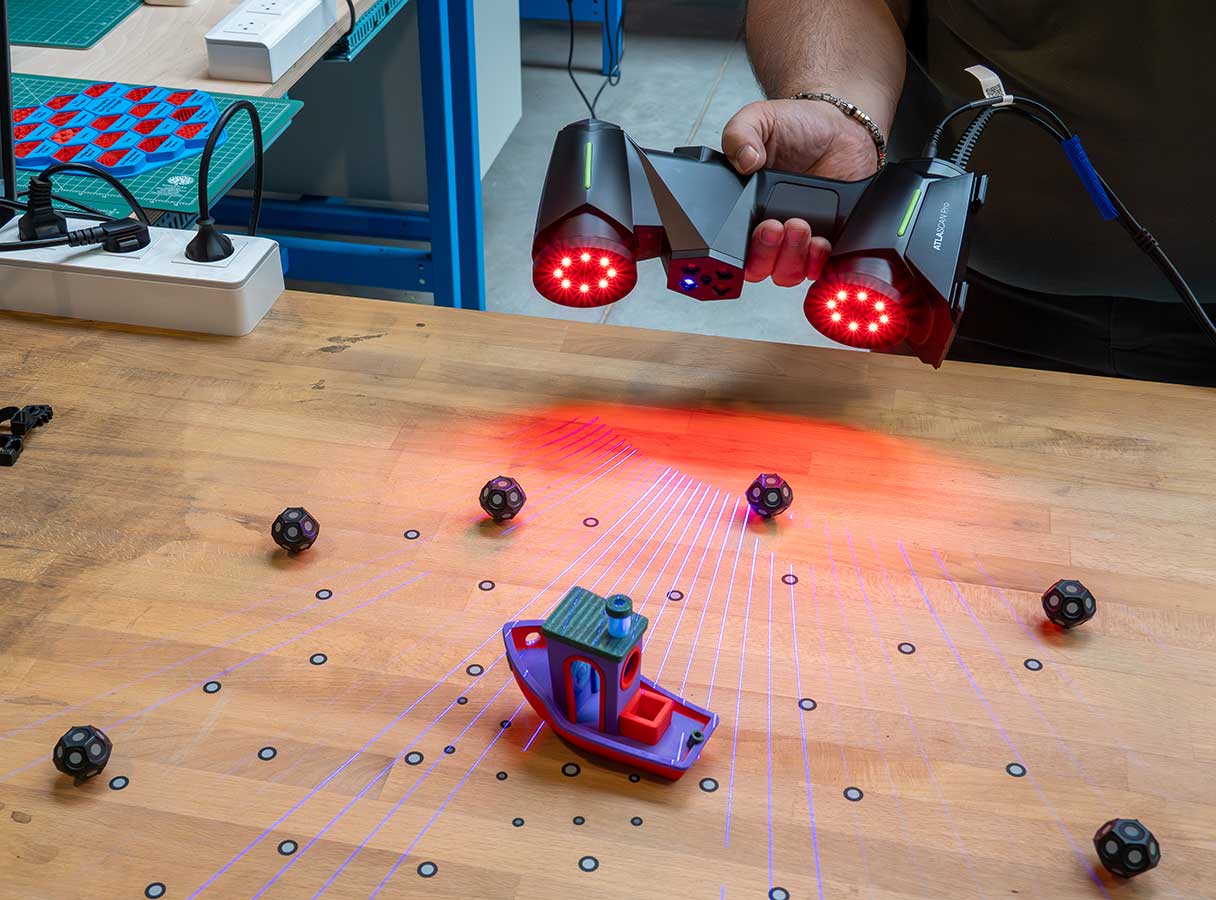

△用户正在操作 Hexagon 的 ATLASCAN Pro 手持式 3D 扫描仪，在工作台上扫描 3D 打印的 Benchy 模型几何形状。图片由 Hexagon 提供。
软件集成是另一个发展领域。2025年2月，加拿大三维测量专家Creaform推出了Creaform.OS和Creaform计量套件，取代了之前的VXelements软件环境。此次更新带来了重新设计的界面、简化的上手流程以及用于检测和逆向工程的集成工具。
技术规格
| 规格 | 细节 |
| 扫描技术 | 手持式3D激光扫描，具备动态光学跟踪功能 |
| 连接性 | 完全无线，WiFi 6 |
| 电源 | 集成式可更换电池 |
| 电池续航时间 | 最多 2 小时 |
最大扫描速率 | 每秒 4,000,000 点 |
| 光源 | 34 条蓝色激光线 + 17 条蓝色激光线 + 单条激光线 |
| 扫描模式 | 标准、单线、精细、边缘检测、孔闪光捕捉 |
| 最大扫描区域 | 600 × 700 毫米 |
| 解决 | 最大可达 0.03 毫米 |
仅扫描仪精度 | 最大可达 0.03 毫米 |
| 体积精度 | 在≤3.2米处为0.06毫米；在≤4.2米处为0.10毫米 |
| 最大跟踪距离 | 4.2米 |
| 最大跟踪量 | 25.9 立方米 |
推荐零件尺寸 | 0.1–6 米 |
| 扫描仪重量 | 1.3 公斤（不含电池） |
| 追踪器重量 | 2.45 公斤（不含电池） |
| 环境保护 | IP50 |
| 工作温度 | −10°C 至 40°C |
| 包含的软件 | 六角形 HH 扫描 |
| 支持的导出格式 | STL、OBJ、PLY、ASC、TXT、XYZ |
| 可选配件 | HYPERPROBE接触式测量系统 |
| 准确性验证 | VDI/VDE 2634 第 3 部分；在获得 ISO 17025 认证的实验室进行校准 |
