在CNC机加工、模具制造、钣金冲压和铸造等生产场景中，零部件结构日趋复杂，自由曲面、深孔沟槽、薄壁结构和精细边缘越来越常见。与此同时，多品种、小批量、快速交付的生产方式，也对质量检测提出了更高要求。
传统卡尺、量规通常只能测量有限的尺寸和位置，难以完整判断复杂型面的偏差；专用检具开发成本较高，产品一旦改型还可能需要重新制作；三坐标测量精度高，但面对曲面较多、特征复杂的工件时，测点规划和检测效率也会受到影响。
三维扫描能够快速获取工件表面的高密度数据，并与原始CAD模型进行比对，因此逐渐被用于首件检验、过程质量控制、模具修正和逆向工程。但从扫描建模到真正服务于生产，还需要解决三个问题：测量数据是否可信、复杂部位能否完整采集，以及扫描结果能否顺利进入后续工程流程？
精密制造升级，测量数据需要现场可信

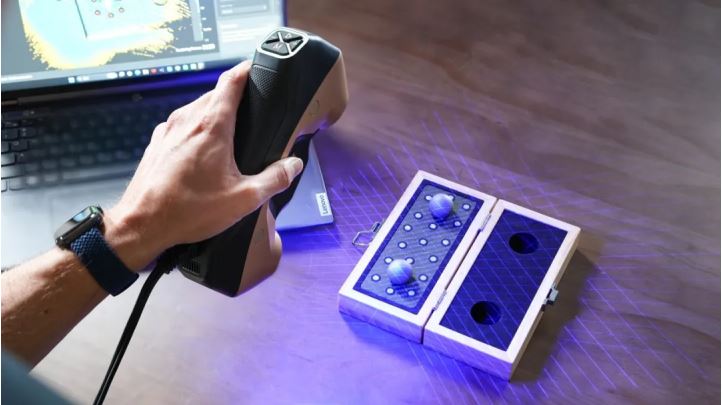

在首件检测和批量抽检中，测量结果往往决定工件能否进入下一道工序。设备经过运输、频繁搬运或长期使用，通常需要在正式作业前确认其当前精度状态。否则，数据偏差可能到分析、装配甚至批量生产阶段才被发现，带来重复扫描、停线返工和交付延期。三维扫描仪的精度因此成为工业三维测量的重要一环。围绕这一痛点，知象光电面向精密工业测量推出了MetroY Ultra三维扫描仪，其CMM版本可配合官方计量级标准球板，在 Revo Metro 软件指引下完成现场精度验证。系统通过扫描结果和球板的专属计量文件进行比对，帮助用户判断设备当前是否处于正常精度状态。
这项功能并非替代法定计量或专业校准，而是在设备运输后、长期使用后或重要任务开始前，为现场作业增加一道确认环节，让精度从参数表上的静态指标，转变为作业前可以检查的依据，避免在后续分析和生产环节为不可靠的数据付出更高成本。
面对复杂工件，单一采集方式往往不够
实际生产中，工件难以测量往往不是因为面积大，而是因为结构复杂。模具型腔可能存在遮挡，机加工件包含深孔和窄槽，钣金件容易发生回弹和翘曲，金属零件的反光表面也可能影响数据采集。面对不同对象，单一扫描方式往往难以兼顾采集效率和数据完整性。

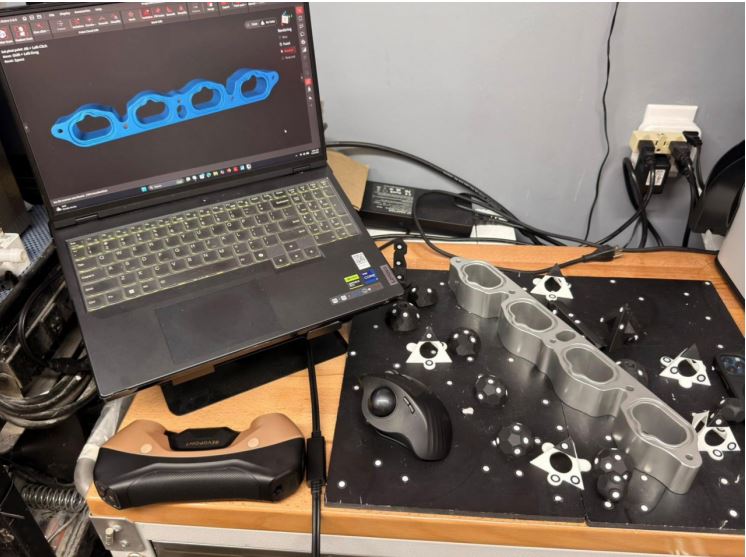

因此，扫描设备需要根据工件特征灵活调整采集方式。MetroY Ultra集成了交叉激光线、平行激光线、单线深孔、全场结构光和转台自动扫描等模式，扫描过程中，用户可根据不同区域的结构特点实时切换激光模式，无需退出当前扫描项目。通过交叉线快速获取整体轮廓，再以平行线补充精细边缘，并用单线模式采集深孔、窄槽等难测部位，减少重复设置与反复扫描。配合Wi-Fi 6无线传输与移动供电，同时减少线缆和固定工位对车间作业的限制。
与单纯追求扫描速度相比，这类多模式协同更重要的价值在于减少漏扫和重复采集，提高数据完整性，把更多精力用于关键的偏差分析和问题判断中。
从扫描到应用，数据链路仍有断点
完成工件扫描，并不意味着测量任务已经结束。在实际作业过程中，点云采集、网格处理、尺寸检测和逆向建模由不同软件完成，数据需要反复导出、转换和导入。这不仅增加了操作步骤，还可能出现格式不兼容、特征丢失和处理标准不一致等问题。另一方面，如果扫描结果只能形成三维模型，却不能快速回答“哪里超差、为什么装不上、应当如何修改”等生产问题，数据便很难发挥工程价值。
在CNC加工、模具和铸造场景中，刀具磨损、装夹变形及材料收缩都可能造成实物与设计模型不一致。MetroY Ultra获取的数据可导入配套的Revo Measure软件，与原始CAD数模进行比对，通过误差色谱、尺寸测量和GD&T分析定位超差区域，为首件检验、模具修正、加工质量控制和不良品分析提供依据，缩短发现问题—调整工艺—重新验证的周期。
面对图纸缺失的老旧备件、非标零件和产品原型，扫描数据可以直接导入Revo Design逆向设计软件中，通过网格编辑、自由曲面和参数化建模形成可编辑的CAD模型，用于备件复刻、工装夹具设计、产品改型、3D打印和再制造。

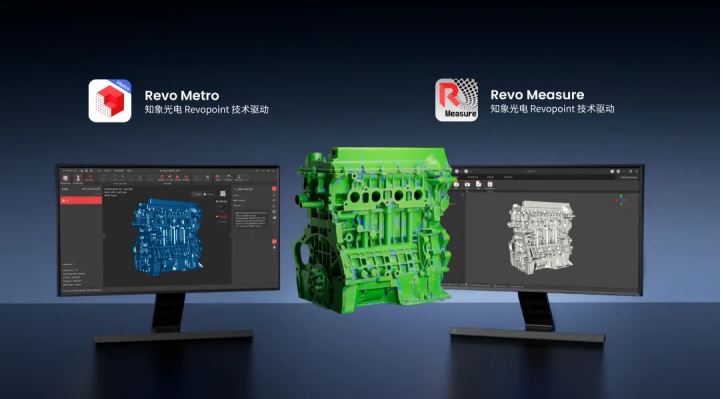

从Revo Metro的数据采集与网格处理，到Revo Measure的检测分析，再到Revo Design的逆向建模，扫描数据直接流转到了质量判断、工艺改进和产品开发环节。
从技术积累到市场认可
知象光电长期聚焦三维视觉与三维数字化技术，并围绕不同精度、工件尺寸和应用场景，持续完善三维扫描产品及配套软件。MetroY Ultra面向精密工业测量需求，将多模式数据采集、现场精度验证、质量检测和逆向建模等能力融入实际工作流程，为CNC机加工、模具制造、钣金冲压、铸造以及产品研发等场景提供三维数字化支持。2026年 618 大促期间，知象光电旗下三维扫描产品获得了较好的市场反馈，也从侧面反映出制造企业和专业用户对高精度三维测量设备的持续需求。
为进一步降低工业用户的采购与应用门槛，双十一期间，MetroY Ultra将参与知象光电官方电商渠道的购机活动。其中，10月20日大促首日前4小时优惠力度更大，还可叠加社媒渠道优惠券及12期分期免息等权益。近期有首件检测、加工质量控制、模具修正、逆向建模或备件复刻需求的用户，可关注知象光电官方账号发布的大促活动进行选购。
