2026年4月16日，亚洲新材通过粉末工艺优化、SLM打印参数验证及HIP（热等静压）后处理制度的系统性探索，成功将CuCrNb-42铜合金的室温延伸率稳定提升至35.5%，同时材料强度高于NASA供应链体系中的同类产品。这一突破为下一代航天发动机燃烧室内衬、高超声速飞行器热防护结构等高温高导应用场景提供了更为可靠的材料保障。
数据对比：国产CuCrNb-42性能领先国际主流水平

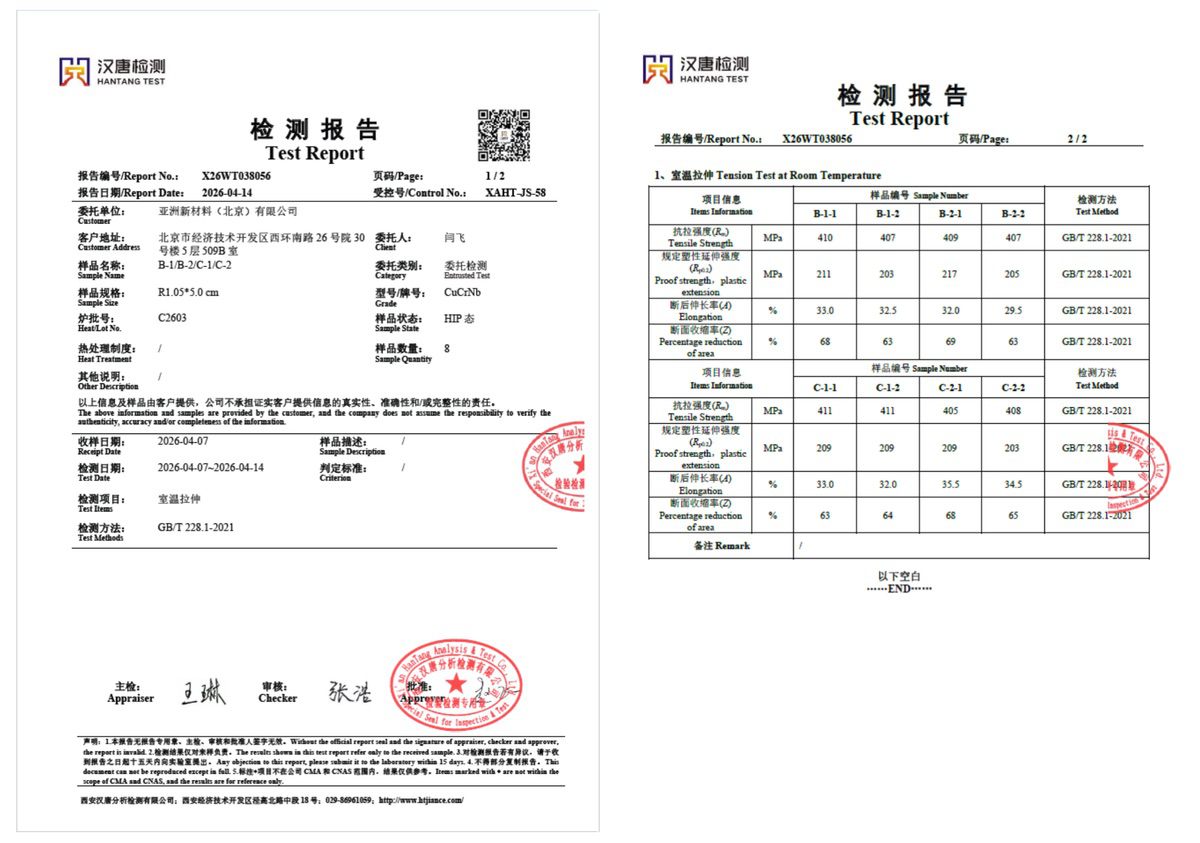

CuCrNb-42兼具高导热与高温强度，是航天动力系统关键热端部件的核心候选材料。然而，该材料的室温塑性偏低一直是制约其工程化应用的主要瓶颈。亚洲新材通过全流程协同优化，将SLM+HIP工艺路线下的室温延伸率提升至35.5%，抗拉强度达405MPa，屈服强度209MPa，断面收缩率68%。
与NASA供应链体系中的Velo3D、Sandvik、3D System等国际主流厂商数据相比，亚洲新材制备的CuCrNb-42在抗拉强度与屈服强度上均具有明显优势，延伸率也处于国际第一梯队。
35.5%的工程意义
在高强高导铜合金领域，室温延伸率突破30%被公认为一道重要的技术门槛。35.5%的延伸率意味着：
抗开裂能力与服役可靠性显著提升；
在复杂应力工况下具有更大的安全裕度；
为大尺寸、薄壁、复杂内流道结构的制造提供了更扎实的材料基础。
全流程协同：粉末、打印、后处理闭环验证

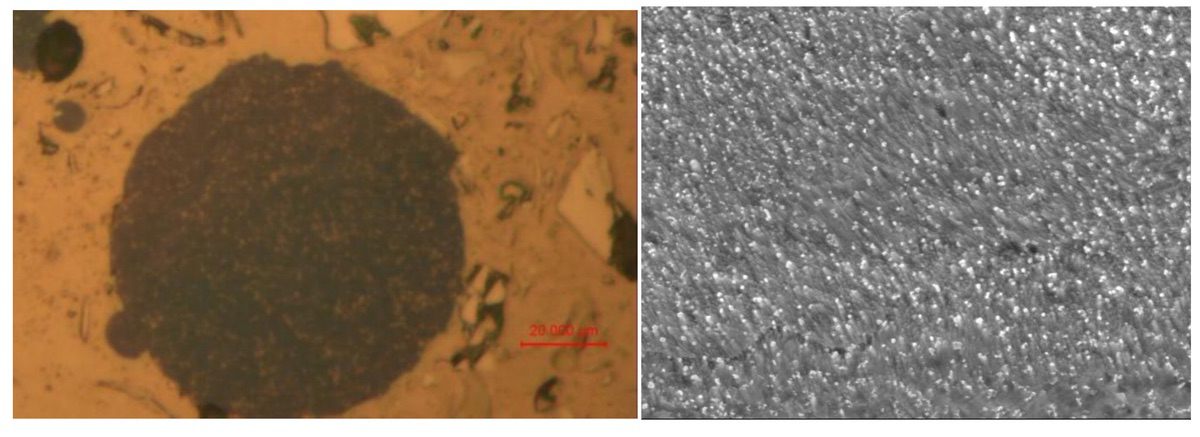

亚洲新材提供的高品质CuCrNb-42球形粉末具备高成分均匀性、优良流动性、低氧含量及窄粒度分布等核心优势。在此基础上，亚洲新材与客户深度协同，从前端粉末品控、打印参数调试到HIP后处理工艺验证，形成了完整的闭环链路。最终35.5%的室温塑性，是粉末、工艺、后处理三方协同的必然结果。
未来方向：确立CuCrNb-42应用正确性，探索短流程HIP路线

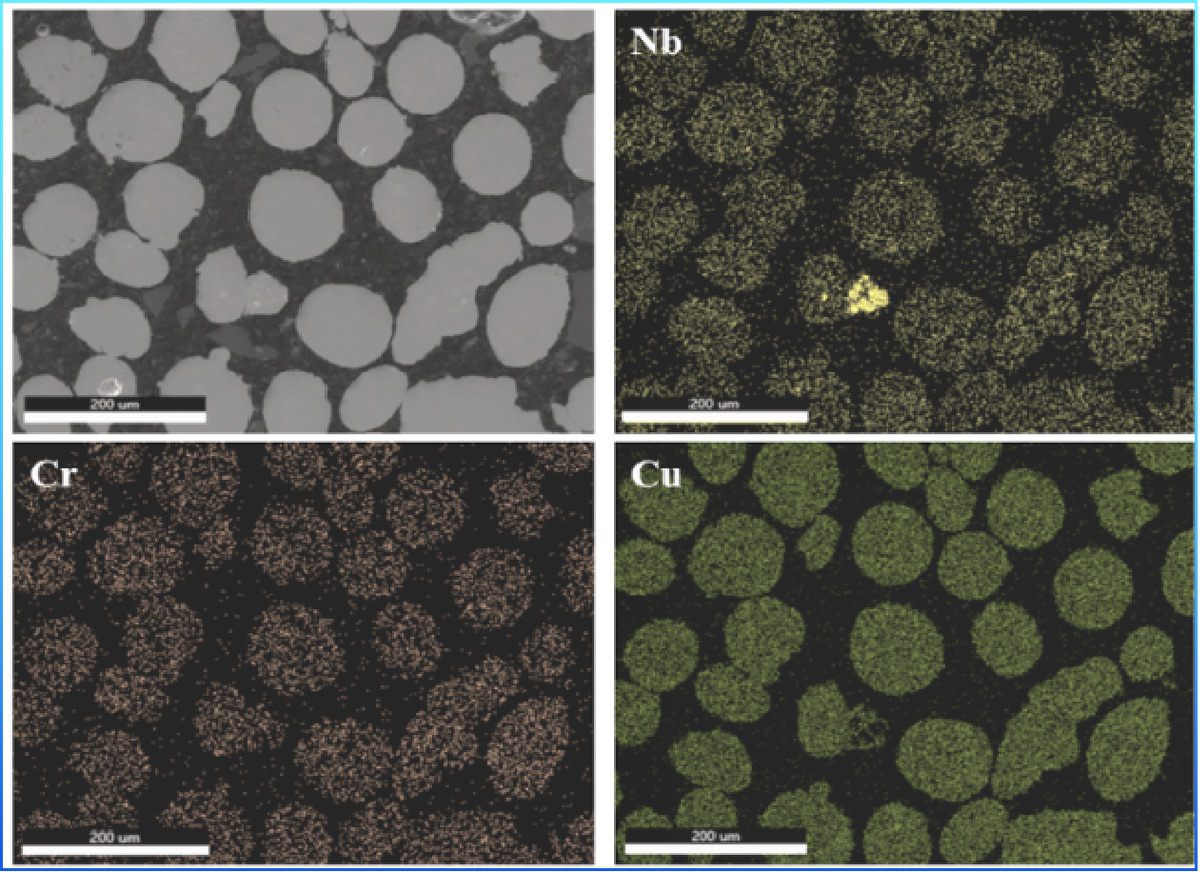

当整个航天市场仍聚焦于CuCrZr等高强高导铜合金的批量供应时，亚洲新材此次突破确立了新一代高强高导铜——CuCrNb-42在航天发动机燃烧室、高超声速飞行器热防护结构等领域的应用正确性，证明了制造端能够满足设计端对材料性能的严苛要求。此外，该项目成果也表明，粉末+As-HIP的短流程工艺在该赛道具备相当的技术潜力。尽管粗粉冷却速度更慢、成分均匀性更难控制，但通过工艺调试与性能表征，已证实粗粉的成分均匀性同样可满足HIP要求。
CuCrNb-42室温塑性的突破，不仅是材料性能数字的提升，更意味着增材制造在航天热端部件领域的工程化能力迈上了新台阶。高强高导铜合金长期面临“强度-塑性-导热”的平衡难题，而SLM+HIP工艺路线的协同优化，正逐步打破这一僵局。亚洲新材通过粉末源头控制与全流程工艺协同，将国产CuCrNb-42的综合性能推至国际领先水平，为下一代航天动力系统的轻量化、高可靠制造提供了关键材料支撑。随着短流程HIP路线的进一步验证，铜合金增材制造在航天领域的规模化应用有望加速到来。
如需获取CuCrNb-42粉末产品或技术资料，可以联系亚洲新材。
来源：南极熊
0 留言
