罗晓瑜，等：穿层植筋填浆增强3D打印混凝土力学性能研究

来源：建筑科学与工程学报

穿层植筋填浆增强3D打印混凝土力学性能研究

罗晓瑜1，胡嘉伟1，杨敏2，姚晓飞2，邹存俊1，赵禹旗1，是昊1

（1. 长安大学 公路学院，陕西 西安 710064；2. 中交第一公路勘察设计研究院有限公司，陕西 西安 710075）

0引言

        3D打印混凝土技术消除了对模板的依赖，显著降低了污染并提升了施工灵活性，是建筑工业化的关键方向之一。但“逐条、逐层”的工艺特性使其内部存在先天的力学薄弱面。在众多增强方法中，“穿层植筋”因不干扰打印路径而备受关注，但钢筋植入后不可避免会形成空隙，削弱了钢筋与混凝土的协同工作能力。本研究提出了空隙填浆法。以HB穿层钢筋增强法为基础，选取了水泥净浆（CP）、U型膨胀剂改性水泥浆（UEC） 和纳米二氧化硅改性水泥浆（NSC） 三种填充材料。通过宏观力学试验、细观断面分析与微观扫描电镜（SEM）观测，系统揭示了不同浆料对植筋空隙的填充效果及增强机理，并建立了开裂抗拉强度的理论计算模型。

1增强工艺与试验方法

1.1 HB钢筋增强与空隙填浆法

HB钢筋由主筋与横向短筋组成，其增强原理不同于依赖握裹力的传统植筋法：植入后通过旋转操作，使横筋与混凝土形成机械互锁，横筋将荷载传递予穿层主筋，实现增强。

图1 HB钢筋

本研究通过拔出试验（图2）确定了最佳旋转角度，当旋转15°时横筋与混凝土形成良好互锁且主筋拉断破坏，继续增大角度虽不显著提升拔出力，但会增加试件内部扰动，故选定15°为最佳角度

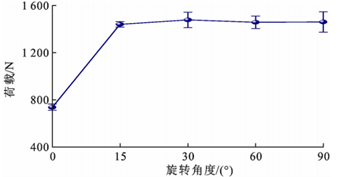

图2 HB钢筋拔出试验结果

针对植筋后产生的HB空隙问题，本研究提出空隙填浆法：向空隙中灌注填充浆，以握裹钢筋并强化横筋与混凝土的互锁，使荷载能经由填充浆更有效地传递给主筋，提升协同受力性能。具体操作为：先将HB钢筋浸润浆料，植入旋转后，多次向空隙注浆并静置，直至浆液不再下渗。

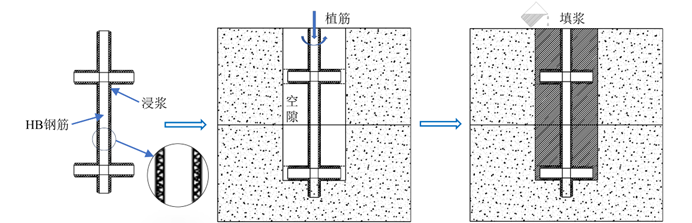

图3 空隙填浆法

1.2 填充浆

      综合工程经济性、实用性与创新性，本研究选用三种填充浆：水泥净浆（CP）作为基准；U型膨胀剂改性水泥浆（UEC），利用其膨胀补偿收缩特性；纳米二氧化硅改性水泥浆（NSC），利用其细腻结构改善孔隙填充率。三种浆料均采用较高含水率并掺加减水剂以保证流动性。

1.3 试验方法

试件通过桁架式3D打印机制备为双层条形试块，打印完成后每隔50mm植入HB钢筋并旋转15°，分别以CP、UEC、NSC三种浆料进行空隙填浆，另设未填浆对照组。试块经标准养护7天后切割为40mm立方体试件，主要开展三方面测试：

(1)细观分析：使用微距摄影观察植筋断面填充效果，并通过SEM观测填充浆微观结构，探究粘结机理；

(2)直接拉伸试验：采用胶粘法，以荷载控制模式加载，测定试件开裂抗拉强度与极限抗拉强度；

(3)层间剪切试验：使用特制夹具，以位移控制模式加载，测定试件层间剪切强度。各项试验均依据相关国家标准执行，试验结果将为填浆增强机理分析提供依据。

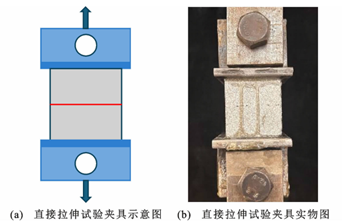

图4 直接拉伸试验夹具

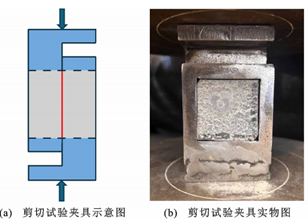

图5 剪切试验夹具

2细观分析

        微距摄影与SEM分析揭示了各组试件植筋空隙的填充效果及微观机理。对照组（N组）中，HB钢筋主筋与混凝土间存在明显空隙，横筋互锁亦被削弱，不利于层间增强。CP组上层填充较密实，但下层空隙较大，未达饱满状态；SEM显示其浆体内部存在较大微观空隙，虽有少量C-A-H和C-S-H生成，但前者数量少、长度短，后者致密性不足，这源于CP浆早期先膨胀后收缩的特性——水分蒸发导致毛细孔压力升高，引发收缩应力而产生微观空隙。UEC组填充效果良好，主筋周围空隙密实，仅下层横筋处有微小空隙，且浆体与打印混凝土粘结较好；SEM观察到大量细长且相互交织的针状C-A-H结构，有效填充了微观空隙并紧密连结C-S-H胶体，这是因为U型膨胀剂水化反应大量生成C-A-H补偿了收缩，养护湿度进一步促进了其生长。NSC组宏观填充最为密实，得益于纳米二氧化硅的细微结构，但填充浆与打印混凝土界面明显，未实现良好融合；微观上C-S-H颗粒数量多但结构松散，几乎未见针状C-A-H，这是由于高含水率加速了火山灰反应、纳米二氧化硅充当成核位点促使C-S-H大量生成，但以小颗粒形态为主，界面结合不够紧密，可能影响整体力学性能。

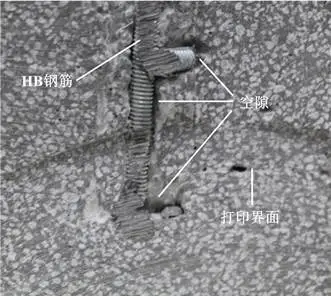

图6 N组植筋断面

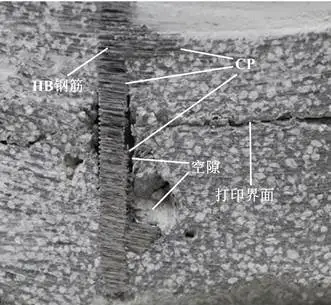

(a) CP组植筋断面

(b) CP填充浆微观结构
图7 CP组试件观察

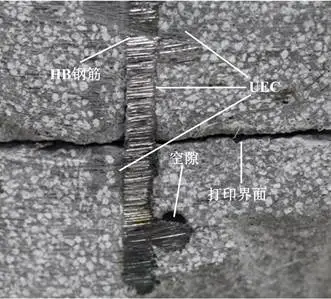

(a) UEC组植筋断面

(b) UEC填充浆微观结构

图8 UEC组试件观察

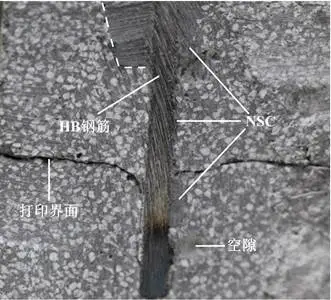

(a) NSC组植筋断面

(b) NSC填充浆微观结构
图9 NSC组试件观察

3力学性能

3.1 HB钢筋增强与空隙填浆法

图10对照组N因植筋空隙削弱了HB钢筋增强效果，其开裂与极限抗拉强度均为最低。三种填充浆均能有效提升试件抗拉强度，其中UEC组提升最为显著，且其开裂抗拉强度与极限抗拉强度数值相同。

         所有试件的荷载-变形曲线均可划分为三个阶段，见图11。第一阶段为弹性加载段，填充浆作用较小，承载力主要由混凝土承担。第二阶段为带裂缝工作段，填充浆通过粘结与握裹实现荷载传递，不同浆料因微观结构差异导致开裂抗拉强度不同：CP组因下层空隙及浆体收缩导致传力效果较差；UEC组因针状C-A-H生长膨胀并伸入混凝土内部，粘结与握裹效果优异，可有效传递荷载；NSC组虽填充密实，但C-S-H小颗粒形成的松散结构及C-A-H含量少导致粘结薄弱，增强效果相对最弱。第三阶段为最终破坏段，混凝土开裂后荷载由横筋传递至主筋，此时填充浆对承载力影响有限。值得注意的是，N组和CP组在该阶段出现荷载骤降，验证了填浆有效性；而UEC组在第二阶段末已达极限荷载，钢筋抗拉能力在混凝土开裂前已充分发挥，试件呈延性破坏特征。

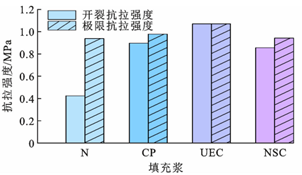

图10 试件抗拉强度

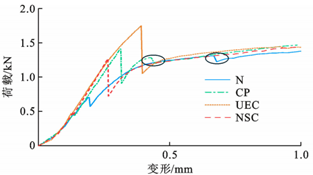

图11 直接拉伸试验荷载-变形曲线

图12 直拉试验传力示意图

3.2 剪切试验

剪切试验结果表明，三种填充浆均能提升试件的剪切强度，其中UEC组提升最为显著，NSC组增强效果相对最弱，但整体提升幅度有限。

荷载-变形曲线可分为两个阶段：混凝土沿层间界面剪切破坏阶段和钢筋弯曲变形阶段。试件剪切强度主要来源于层间界面抗剪能力与HB钢筋自身抗剪能力，填充浆因在剪切截面上所占面积较小，其直接抗剪贡献可忽略，但通过增强钢筋握裹力与横筋咬合力，可有效减小钢筋滑移，将部分剪力转化为钢筋拉力而提升强度。剪切面处填充浆因应力集中成为受力薄弱点，其被压溃后钢筋变形、界面发生剪切破坏。CP组因浆体收缩形成微观空隙，易成为裂纹扩展源而削弱增强效果；UEC组因大量针状C-A-H改善粘结与致密性，剪切性能最佳；NSC组因C-A-H含量低、微观结构松散，剪切性能最弱。

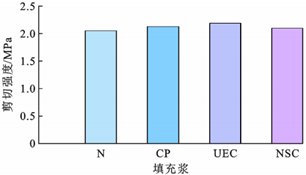

图13 试件剪切强度

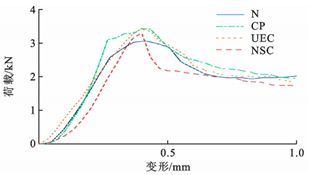

图14 剪切试验荷载-变形曲线

图15 剪切试验传力示意图

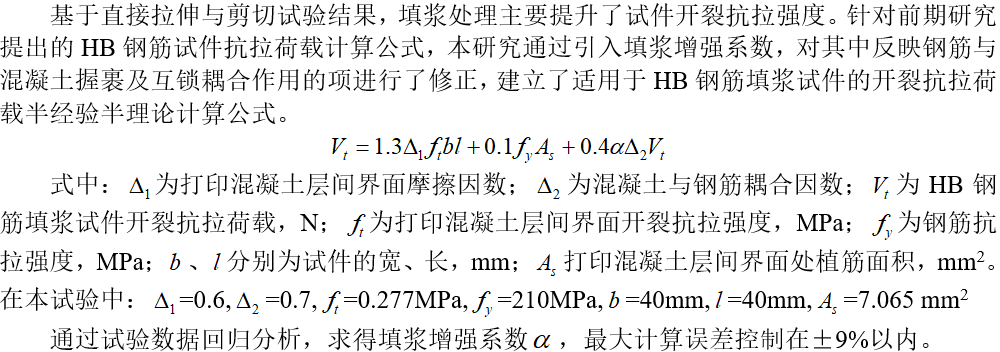

4开裂抗拉强度公式

5结论

1）三种填充浆的填充效果与微观结构差异显著：CP浆因固化收缩导致填充较差、微观空隙大；UEC浆膨胀补偿收缩，C-A-H含量丰富，有效填充微观空隙；NSC浆宏观填充最密实，但C-S-H颗粒细小松散，界面结合较弱。

2）力学试验表明，三种填充浆均可有效提升试件的开裂抗拉强度、极限抗拉强度及剪切强度，其中UEC组提升最为显著，NSC组提升幅度相对最小。传力机理分析揭示，填充浆通过增强HB钢筋与混凝土间的握裹与互锁，改善了两者的协同受力性能。综合比较，UEC因其优异的膨胀特性和微观结构致密性，最适宜作为填浆材料。

3）基于试验数据，建立了HB钢筋填浆试件开裂抗拉荷载的半经验半理论计算公式，计算误差在±9%以内，可为相关研究提供参考。

4）填浆处理对穿层加筋构件力学性能提升效果显著，并有望改善其抗腐蚀与抗冻融耐久性，相关研究值得进一步开展。

[引文格式]罗晓瑜，胡嘉伟，杨敏，等.穿层植筋填浆增强3D打印混凝土力学性能研究[J].建筑科学与工程学报，2026，43(4):188-200.♥ ♥ ♥
