了解如何将工业3D打印、五轴CNC后处理与真空铸造桥接工具相结合，能够优化机械公差并缩短交付周期。金属增材制造能够产生无减材工艺可比的复杂几何形状，但它无法直接生产出成品零件。真正的工程挑战始于打印平台从机器中取出之后。工业3D打印服务提供商LS Manufacturing正是围绕这一事实构建其运营的。该制造商同时运行SLS、SLA和DMLS 3D打印，以及五轴CNC加工、真空铸造和认证的表面精加工。LS Manufacturing的高级制造解决方案架构师Gloria Wu及其工程团队，在这些阶段中与全球OEM厂商和硬件开发商携手合作。
但这一配置值得关注的原因并非设备清单本身，而是每个阶段都是围绕下一阶段的需求来规划的。这使得零件从粉末到生产就绪组件的旅程，能够遵循一个受控的序列，而不是在互不关联的供应商之间来回切换。
对DMLS金属部件进行二次五轴CNC后处理，在功能配合面上实现低至±0.005 mm的严格公差。图片由LS Manufacturing提供。
为精密加工准备增材制造零件
这种规划是必要的，因为独立增材制造的问题往往会累积。从DMLS或SLM设备上下来的金属部件，表面粗糙度通常在Ra 6.3至15 μm之间。这一范围对于几何验证是可接受的，但不适用于轴承座、液压连接或承载螺纹，而表面质量只是问题的一部分。在其之下，选择性熔化过程会在零件内部留下残余热应力。如果不在解决这些问题之前就尝试加工精密表面，则随着材料的去除，应力会不均匀地释放，导致零件发生不可逆的变形。LS Manufacturing通过在机加工之前进行真空退火或热等静压（HIP）来防止这种情况。HIP具有双重作用：释放应力并闭合3D打印留下的微孔，这两者都会影响长期疲劳性能。
即使经过应力释放，机加工也并非易事。拓扑优化后的零件缺乏标准CNC夹具所需的平坦参考面，因此LS Manufacturing的机械师直接在3D打印几何体上切削出自定义基准面，为五轴铣床提供可靠的定位点。在此基础上，他们通过精密CNC加工服务，将关键接触面的公差控制在±0.005 mm，同时保持3D打印的晶格结构和有机形态完好无损。然而，这一切都假设最初选择了正确的增材制造工艺。这一决策对下游的影响比许多工程团队预期的要大。SLS适用于玻璃填充尼龙或PEEK等功能性聚合物零件，其机械性能需要接近注塑部件。而SLA是更好的选择，当3D打印部件将用作模具的原型时，因为其表面分辨率显著更高。LS Manufacturing同时运营SLS、SLA和DMLS，因此选择基于整个工作流程的需求。这也避免了常见的多供应商问题：发现阶段之间的工艺不匹配时为时已晚，无法廉价地纠正。

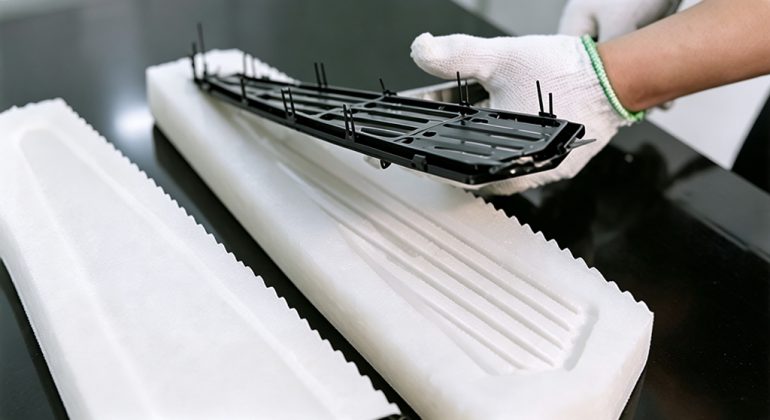

桥接生产工艺流程：利用SLA 3D打印原型和硅胶模具，实现快速小批量真空铸造
随着产量增长选择正确路线
全流程思维在原型验证和生产工装之间的困难差距中最为重要。在1到20个打印件中验证设计后，团队通常需要10到500个单元进行现场测试、演示或早期销售，但如果设计仍需修改，在这个阶段投入硬质钢注塑模具将面临严重的财务风险。LS Manufacturing通过真空铸造来桥接这一差距。高分辨率SLA 3D打印件作为硅胶模具的原型，每个模具可浇注10到100个聚氨酯零件。浇注的零件在表面光洁度、颜色和材料性能上非常接近注塑部件，足以进行真正的功能测试和早期部署，而无需承担金属工装的成本或交付周期。
当产量确实证明注塑成型合理时，增材制造仍然可以发挥作用。LS Manufacturing生产金属3D打印的模具镶件，其随形冷却通道遵循型腔轮廓，而不是采用传统的直线钻孔路线。根据该制造商引用的EOS技术数据，这可将冷却均匀性提高多达30%，在数十万件的生产批次中，这一数字会显著放大。
无论零件在管道中的哪个位置，最后一步都是表面精加工。蒸汽抛光和喷砂可密封粉末床聚合物零件上的微孔。阳极氧化和电镀可为铝制部件增加耐磨性和耐腐蚀性。功能性阻隔涂层可保护零件免受极端热或化学环境的影响。LS Manufacturing按照航空航天、汽车和医疗设备客户要求的认证标准执行所有这些工序，当客户的质量团队前来审计时，将整个工作流程置于单一供应商之下，可大大简化可追溯性文档。
来源：中国3D打印网编译文章！
